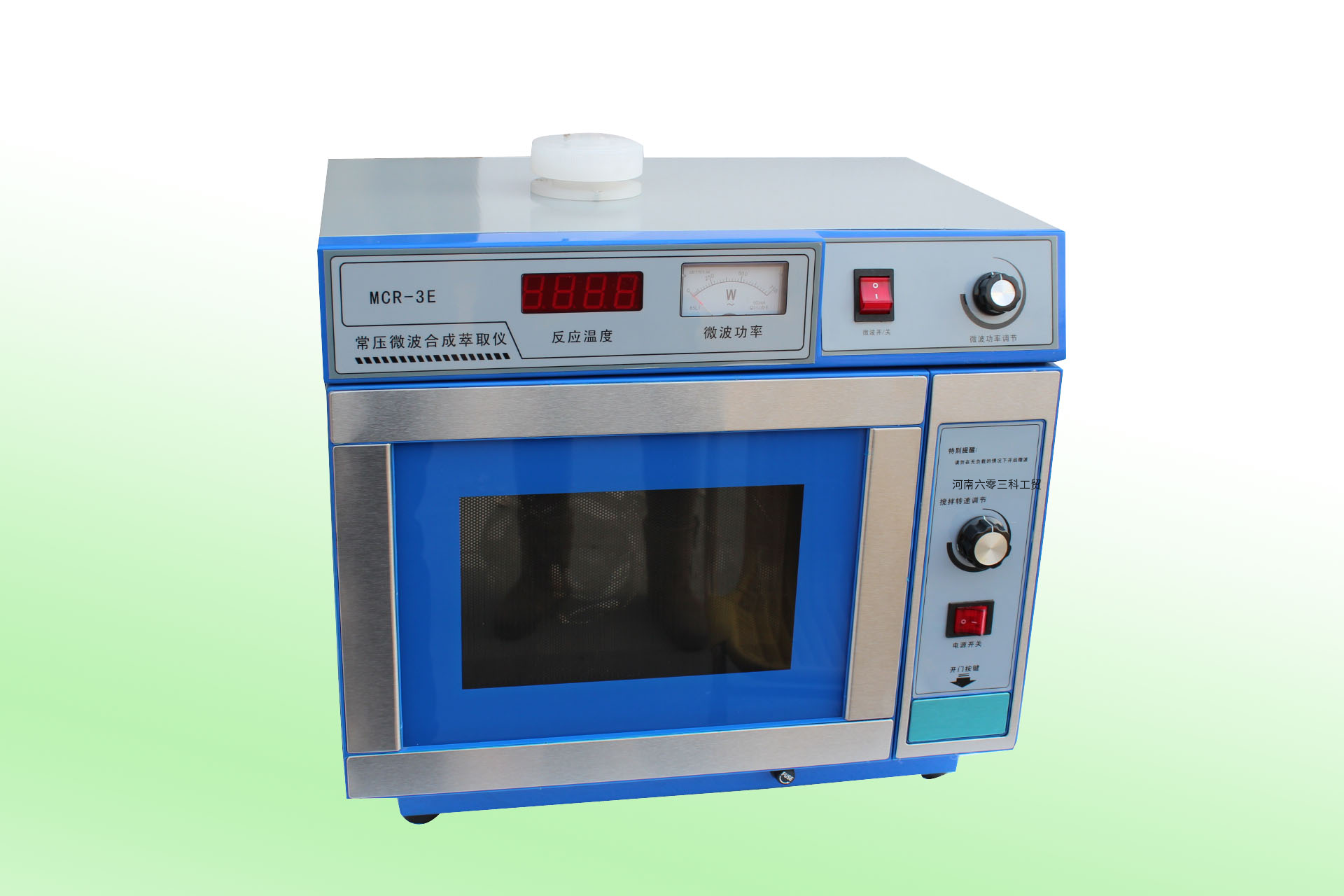

MCR-3E常压微波合成萃取仪技术参数

1， 电源AC  220V  50HZ   整机输入功率1350W

2， 非脉冲微波连续输出，微波频率2450MHZ

3， 不锈钢腔体，耐高温，易清洗。

4， 微波输出功率0-750W无级手动可调，并有功率表显示。

5， 高精度屏蔽式温度传感器直接测反应体系内部温度，测温精度0.2级（±0.2%），数码管显示。

6， 内置式磁力搅拌，搅拌功率40W，搅拌速度无级可调。并支持加装机械搅拌器。

7， 磁控管过热保护。

8， 配备保护性气体接入口。

9， 微波泄漏优于国家标准。

10， 安全的连锁开关，在任何时候打开炉门都会停止微波辐射，保证使用者安全。

11， 开放的反应体系，可根据反应条件加装标准口反应容器，50mL-1000mL以及冷凝回流，滴加，补液，分水等装置。

一．加热原理：

微波是一种波长极短的电磁波，它和无线电波、红外线、可见光一样，都属于电磁波，微波的频率范围从300MHz到300KMHz，即波长从1毫米到1米的范围。

微波加热的原理：微波加热就是将微波作为一种能源来加以利用，当微波与物质分子相互作用，产生分子极化、取向、摩擦、碰撞、吸收微波能而产生热效应，这种加热方法就称为微波加热。微波加热是物体吸收微波后自身发热，加热从物体内部、外部同时开始，能做到里外同时加热。

不同的物质吸收微波的能力不同，其加热的效果也各不相同，这主要取决于物质的介质损耗。

微波加热的特点：

☻快速加热。微波能以光速(3×10¹⁰cm/s)在物体中传播，瞬间(约10^­9秒以内)就能把微波能转换为物质的热能，并将热能渗透到被加热物质中，无需热传导过程。

☻快速响应能力。能快速启动、停止及调整输出功率，操作简单。

☻加热均匀。里外同时加热。

☻选择性加热。介质损耗大的，加热后温度高，反之亦然。

☻加热效率高。由于被加热物自身发热，加热没有热传导过程，因此周围的空气及加热箱没有热损耗。

☻加热渗透力强。透热深度和波长处于同一数量级，可达几厘米到十几厘米，红外加热为表面加热，渗透深度仅为微米数量级。

二．产品特点：

1．采用微波连续输出方式：研究表明，脉冲微波在“开”和“关”的瞬间会产生高阈值电磁脉冲，出现温度大幅震荡现象，也极易破坏有机分子形态，从而影响实验结果的一致性。微波连续输出方式确保在实验进行过程中时刻存在微波。克服了脉冲微波给实验带来的不利影响。

2. 微波输出功率手动无级可调，并有阳极电流表，实时显示微波输出功率。

3.采用镀四氟铂电阻温度传感器：镀四氟温度直接插入反应体系内部，采集反应体系内部温度，可靠的屏蔽装置有效消除任何电磁波的干扰和自热效应，使采集数据更为可靠。四氟乙烯温度传感器探头有效抵御酸，碱，有机溶剂的腐蚀。

4．具有安全的连锁开关：在任何情况下打开炉门都会停止微波辐射，保障使用者的安全。

5．磁控管过热保护功能：当一次使用时间过长或者异常情况导致磁控管温度过高时，本机可自动切断磁控管电源，避免磁控管的损伤。

6．内置磁力搅拌器，搅拌速度无级可调。同时配备保护性气体加入口。

7．开放式反应体系：用户可根据反应条件任意加装标准口的反应容器（容积100-500ml）及冷凝会流，滴加，补液和分水等装置。

三．主要技术参数：

电源：AC  220V±10%  50Hz            整机输入功率：≤1250W

微波频率：2450MHz±15Hz     微波输出方式：连续波（连续输出）

微波输出功率：≤750W（连续手动可调）        测温精度：0.2级

测温方法：接触式四氟温度传感器        最高使用温度：≤250℃

微波功率：阳极电流表显示。

四．按键以及旋钮的使用：

本设备共设开关两个以及旋钮两个

1. 电源开关

当微波合成仪接通电源以后，电源开关面壳内红色指示灯亮起，表示电源接通。当电源开关按到“—”侧时，表示设备电源接通，温度显示窗口开始显示当前温度。磁力搅拌器及微波输出处于待机状态。

2．搅拌速度调节旋钮

    磁力搅拌器在打开电源开关后就处于待机状态，顺时针调节旋钮方向，磁力搅拌器开始工作，磁力搅拌速度为无级调速，顺时针方向为速度加快，逆时针为转速减慢。

3．微波开关键

    微波开关按键的作用为开启或关闭微波输出。当按键处于关闭状态时，无微波输出，散热风扇也停止散热。当按键处于开启状态时，散热风扇开始旋转，磁控管灯丝开始加热，此时顺时针旋转微波功率调节旋钮既有微波输出。

4．微波功率调节旋钮

    当微波开关键开启后，顺时针调节微波功率旋钮则微波输出功率变大，逆时针则输出功率变小。

五．温度显示和功率显示：

1.温度显示

    本机开机后接好温度探头即可显示温度。温度显示为四位数码管显示，显示精度为小数点后一位。如显示“180.3”则表示当前温度为180点3摄氏度。

2．微波输出功率显示：

  我们采用显示阳极电流的方式来表达微波输出功率的高低。微波输出功率的高低和磁控管阳极电流成线性正比例关系，阳极电流的大小更准确的表达了微波输出功率的高低。阳极电流越大表示微波输出功率越高。

六．操作步骤：

1．接通电源，电源指示灯亮起，打开电源开关。炉灯、温度显示窗口亮起。

2．腔体内放置好您所需要反应的化学物质。连接好所有的反应装置。

3．调节好磁力搅拌的转速。

4．检查所有的装置都无误后，关闭炉门，打开微波开关，调节所需要的微波输出功率，微波合成仪开始工作。

5．反应过程结束后将微波功率调节旋钮调回原位，关闭微波开关。反应器停止工作。

七．注意事项

 1. 严禁在炉腔内无负载的情况下开启微波。以免损伤磁控管以及温  度传感器探头。

2. 微波反应器应水平放置。避免磁力搅拌不能正常工作。

3．请勿将金属物品放入炉腔，避免金属打火。

4  请勿使用腐蚀性，挥发性的化学溶剂擦拭炉身，以免炉身损伤。

5  微量或半微量实验时，因载体不能完全吸收所有的微波。因而    会造成微波聚焦从而损伤传感器探头，或反馈入激励腔损伤磁控管，所以请在炉腔内放置其它吸波物质用于吸收微波。比如：一定量的甘油。

6  在微波反应器工作中，如发现显示温度异常波动。以及其他异常情况请勿再次使用，应与厂方联系。

八．售后服务

     微波合成萃取仪内部有微波辐射源以及高压，且无任何结构可供用户调整。本设备为专业性较强的产品，非本公司专业技术人员请勿打开外罩。

     若产品使用中出现质量问题以及异常情况，请于我公司联系。由我公司专业技术人员协助解决。
